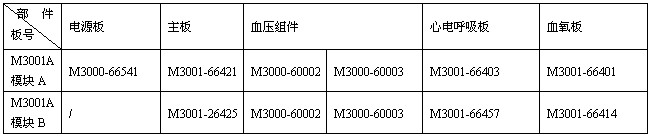

这两种版本的M3001A的模块除了血压组件是一样的之外，其它部件的内部结构有很大的差异，本文主要是总结了的M3001A模块B的维修。不同之处：1、M3001A模块B的电源处理部分全部集成在主板上，而M3001A模块A的电源板是独立的；2、心电呼吸板、血氧板的接口完全不一样，电路采用的芯片不一样。相同之处为：M3001A模块A与模块B采用的血压组件是完全一样的。

1．M3001模块的主要功能电路分析

        M3001A模块B是由一块主板，一个血压组件、一个参数板（包括心电呼吸板、血氧板）。该模块的内部结构原理如图1-1所示；

1.1模块主板结构原理分析

M3001A模块B主板M3001-26425主要是由DC-DC电路、稳压电路、CPU电路、串口电路、存储器电路，无创血压测量电路组成。

1.1.1 DC-DC电路

DC-DC电路是负责将48V的电压，转变为：5.5V，3.3V，12V等多路电压，为整个主板供电。主要DC-DC的功能电路如图1-2所示。Vin为48V电压输入，经过5104芯片的Ho、Lo引脚输出的电高频的矩形波振荡波控制的6912芯片的工作，再经过L1的作用后，使Vo1输出24V的电压。其中5104的工作条件是：一、VDD为9V，是经2951芯片稳压所得；二、而Ho、Lo输出的振荡波是由CPU MPC859所控制。

        Vo1再经过6912、2724、74hc4046A的芯片的作用后，使Vo2输出12V的电压。其中2724的工作条件是：一、2724需要5V的供电电压，二、由74hc4046A第3脚输出的78KHZ的矩形波控制2724输出78KHZ振荡波。

        V02输出后经过主板上的一个变压器变压整流后，经过11293与2951芯片稳压转变成为5V、3.3V的电压，供给CPU电路工作。

        在DC-DC的电路中，还有一部分反馈保护电路，一、48V输入保护电路，主要是由4K、90K、9K等电阻与LM393组成的对48V输入电压取样保护电路，监测着48V输入电压是否过流过压。二、DC-DC电路保护反馈电路，主要是由L339与LM358组成的。

1.1.2 CPU电路

        CPU电路是整个模块的运行的核心电路，它负责处理、运算M3001A内部的所有数据。

 CPU电路其中MB87L2110 负责控制模块与主机的通讯工作、和模块主机与模块参数板的通讯 工作，MPC859负责监测模块各路供电是否正常，与FLASH的读写的功能，还有模块启动控制。

1.1.3存储器电路

存储器电路是由62S16256G与Gl064N90FAI02的FLASH芯片装载着模块的应用程序和参数的应用程序。DRAM K4s281632k-uc75的芯片为CPU电路与FLASH之间的通信起桥梁作用。

1.1.4串口电路

串口电路是负责模块的数据与MP20主机之间的通信。采用的是RS453的串口芯片。

1.1.5 无创血压测量电路

无创血压测量电路主要是由无创血压的血压组件的驱动电路与A／Ｄ转换电路。而血压驱动电路主要是由FAN210与Fl9014的芯片组成的，主要是控制气泵、电磁阀的工作状态，而A/D转换电路则由Ad7708B与周围的电路组成，主要是将压力传感器上来的信号转变为数字信号，再将这样数据传送给CPU电路进行计算出无创血压测量值。

1.2无创血压组件

无创血压组件M3000-60002/3都是由两个压力传感器、两个电磁阀、一个气泵、Op209的放大电路以及气路组成。

1.3 参数板功能

    主要是由ECG、RESP，SPO2独立的参数组成的。

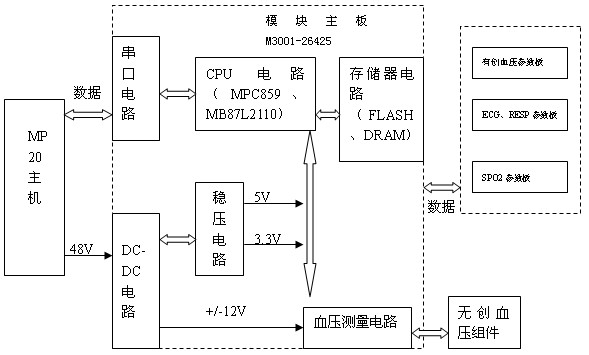

图1.1 M3001A的结构原理图

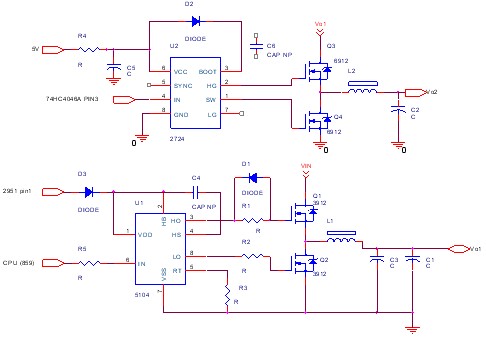

图1.2 主要的DC-DC功能电路

２.M3001A模块电路维修精要

  M3001A模块故障率高，故障原因多种。通过结合上述的结构原理分析故障原因，解决故障。

2.1 故障1：模块与主机无法通讯。

        M3001A模块的主板是负责与MP20主机的互相通讯的载体，因此这种模块MMS无法与主机连接，引起的的故障原因只有M3001A的主板，其他板不会引起以上故障。

故障现象1：开机后，右下角显示“MMS正连接”，显示屏除了菜单外没有任何字符；并M3001A模块主板上的指示不亮。该故障为M3001A模块B主板M3001-26425的故障。

首先用万用表可以测到M3001A的输入电压48V电压正常，再检测到CPU、FLASH、DRAM的电压为0.2V，接着检测到2724的VDD为5V，2724的供电正常，再检测一下5104的供电为3.3V，再检测到VIN有48V电压输入，其中Vo1与Vo2均没有电压输出， 5104的供电与Vo1、Vo2的输出不正常，可断定为M3001A模块B主板的DC-DC电路的故障，而5104的供电是由2951芯片稳压所得，更换2951芯片，故障解决。

        故障现象2：开机后，右下角显示“MMS正连接”，显示屏除了菜单外没有任何字符；并M3001A模块主板上的指示灯常亮。该故障也为M3001A模块B主板M3001-26425的故障。

    首先检测到M3001A测量CPU、FLASH、无创血压测量电路所需的3.3V、5.5V、12V的电压都正常，同时2724、5104的供电也正常，Vo1有24V的电压输出，Vo2有12V的电压输出，也就是说明DC-DC的电路正常。

接着检测CPU电路，检测到CPU的时钟正常，检测CPU与FLASH、DRAM以及无创血压通讯的检测点，检测到LXT905芯片的TPIN与ＴPIP的信号端紊乱，引起CPU与FLASH、DRAM之间要相互通讯有一处或有几处的通讯紊乱，而这几个信号端是由CPU859控制的，因此更换该CPU，故障排除。

        故障现象3：模块MMS与主机无法连接，模块主板指示灯快闪。

        该故障如同故障现象2一样，也是电压测量正常，但是模块还是无法与主机连接。同时也不是CPU859的原因，重点还是放在CPU电路与存储器电路，因此把两个CPU芯片更换后，故障解决。

2.2故障2：血压无法测量

        故障现象1：气泵能打气，实时袖带的压力值随袖带的充盈度而增加，在放气的过程中，有时重复打气，以致最后测量出的结果为“？？？”。

        故障现象2：在主机上看到“启动/停止”的菜单变为灰白色，没法选定该菜单，无法启动气泵。或屏幕的左上角有报警提示“NBP设备故障”。

        故障现象3：在选定“启动/停止”的菜单后，气泵没有打气，甚至出现MMS重新连接的现象。

        以上情况均为M3001A血压组件M3000-60003、M3000-60002的问题，更换该无创血压组件，故障解决。

3总结

        经过以上的分析，查修的步骤可为如图3-1所示，
